Los puntos de muestreo Vapor Pin® se instalan de manera similar a los sondeos permanentes con barrena manual.
Paso 1

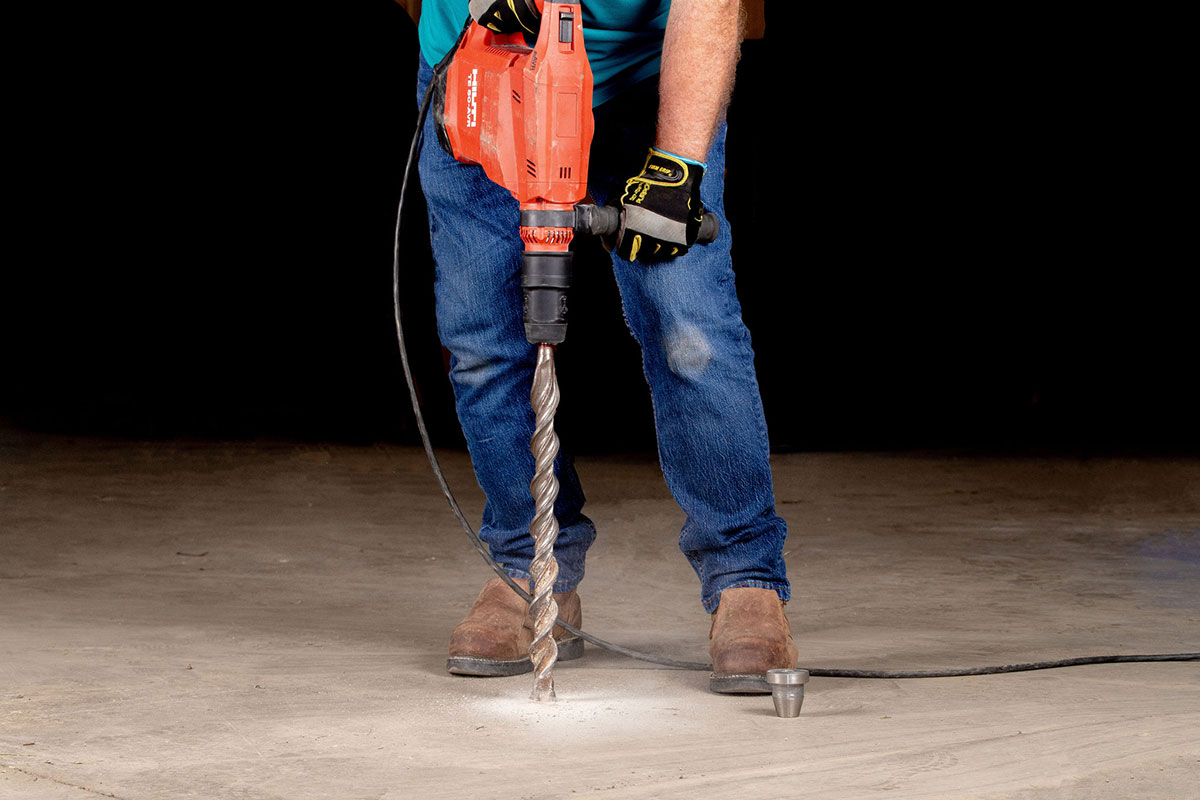

Usando un taladro de impacto, perfore un orificio de 38 mm (1 ½”) de diámetro con una profundidad de aproximadamente 4 cm (1 ¾”).
Paso 2

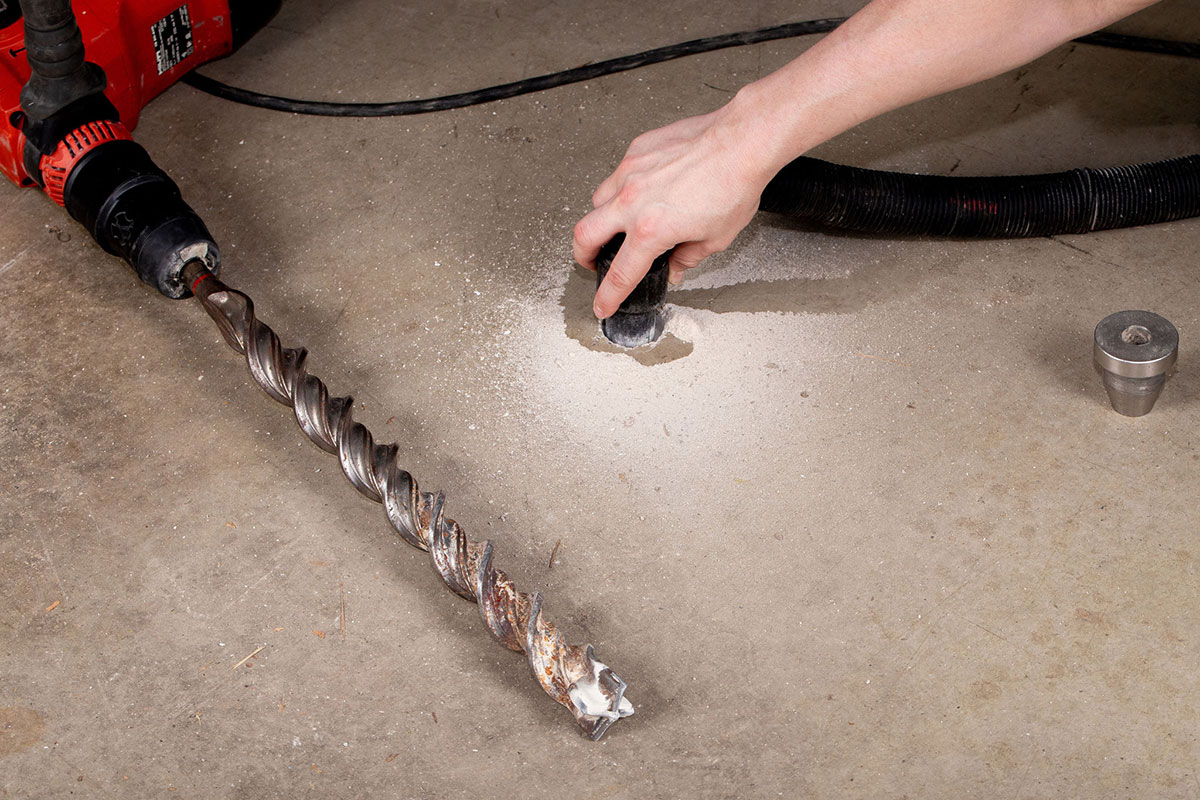

Utilice una aspiradora para eliminar el polvo de la perforación y garantizar un sellado hermético.
Paso 3

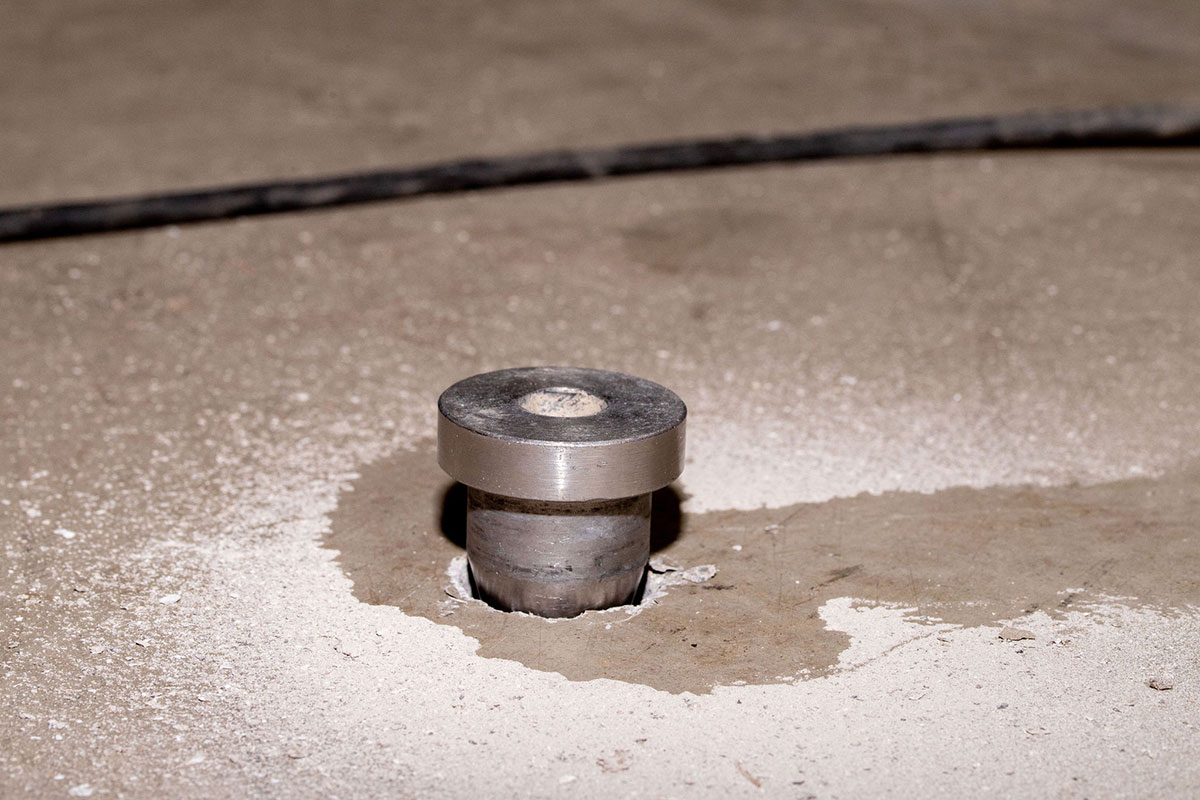

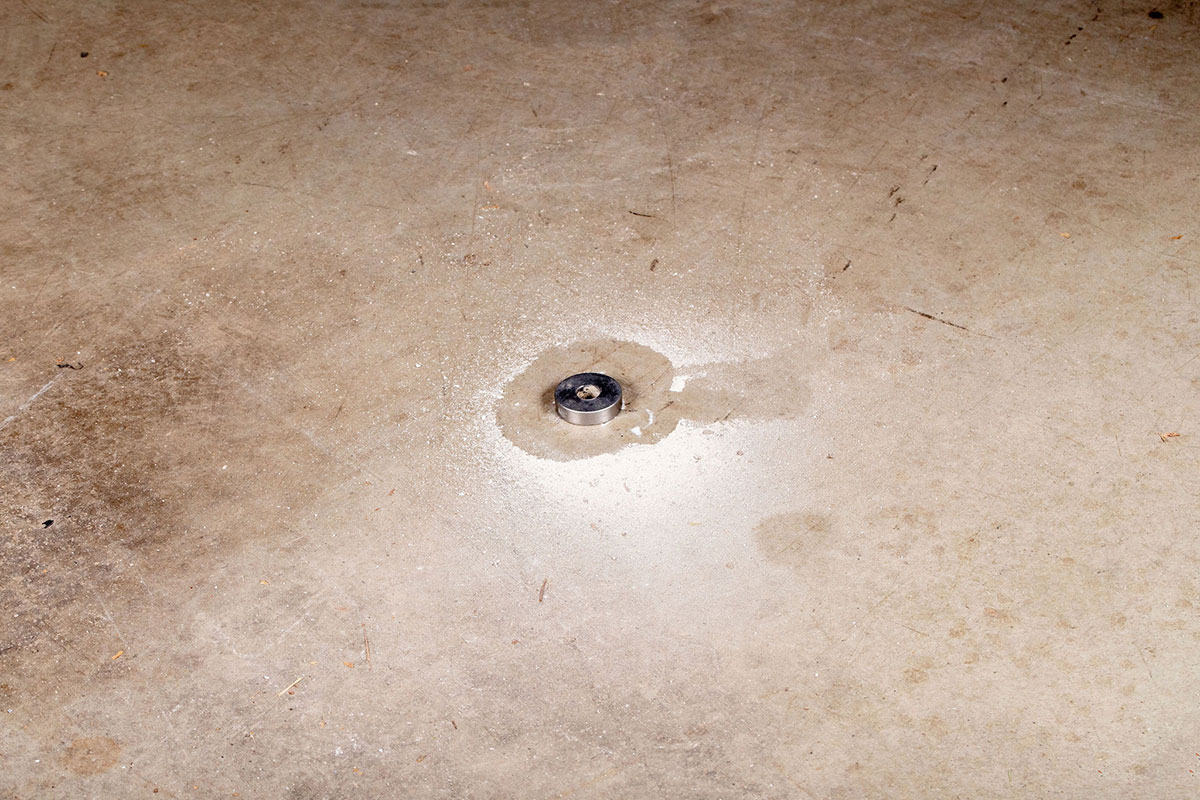

Use la Guía de Perforación para verificar la profundidad del orificio hasta que quede nivelado con el concreto.
Paso 4

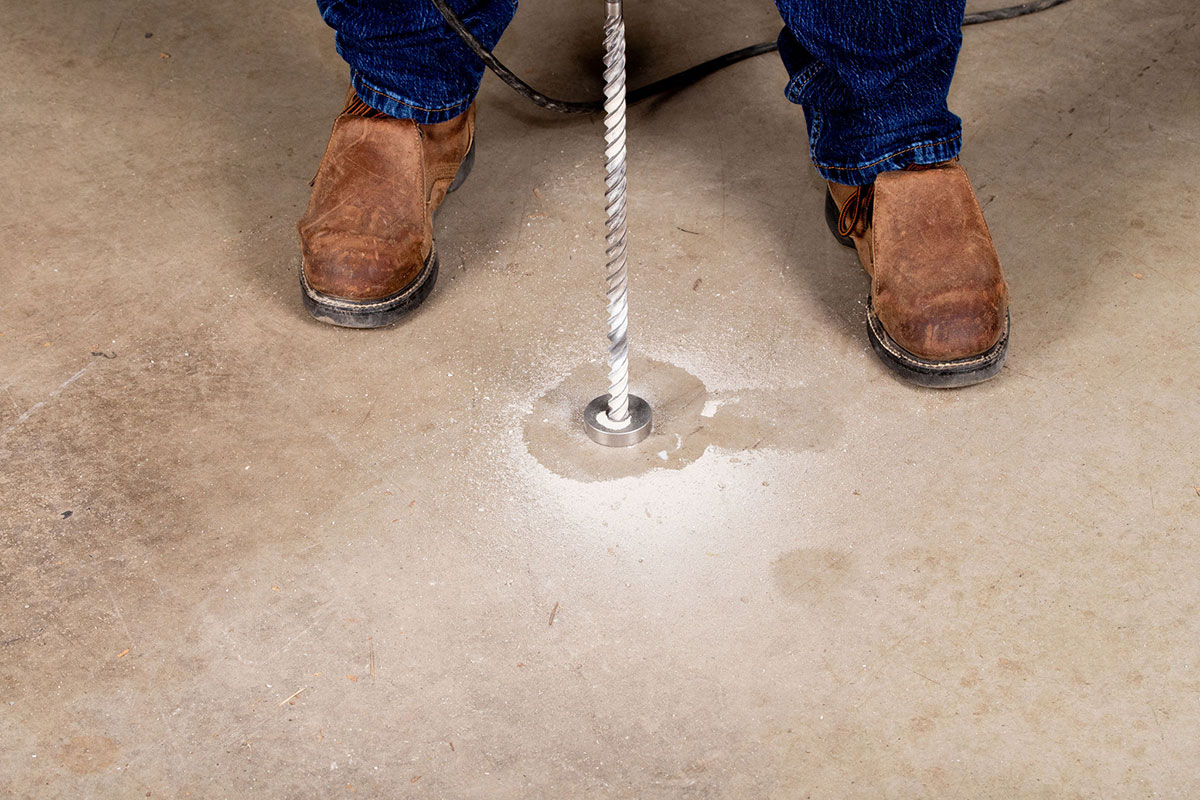

Después de perforar y asegurarse de que el orificio de 38 mm esté nivelado y al ras del piso, use la guía de perforación con un orificio central de 17 mm para guiar la ejecución de otra perforación de 16 mm (5/8”) de diámetro.
Paso 5
Realice la perforación de 16 mm (5/8”) de diámetro hasta alcanzar el suelo debajo del piso.
Paso 6

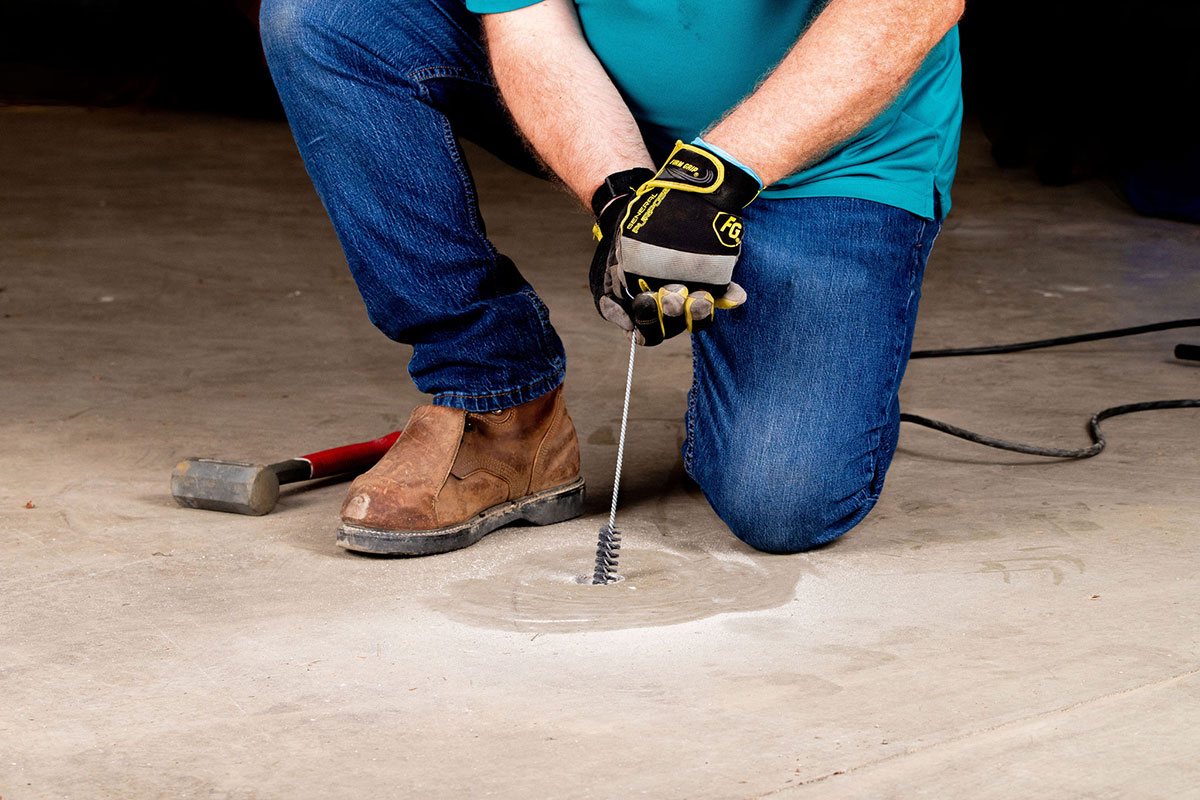

Una vez perforado a la profundidad correcta, el interior del orificio debe limpiarse con un cepillo de botella y secarse o aspirarse para eliminar el polvo de la perforación y garantizar un sellado hermético.
Paso 7

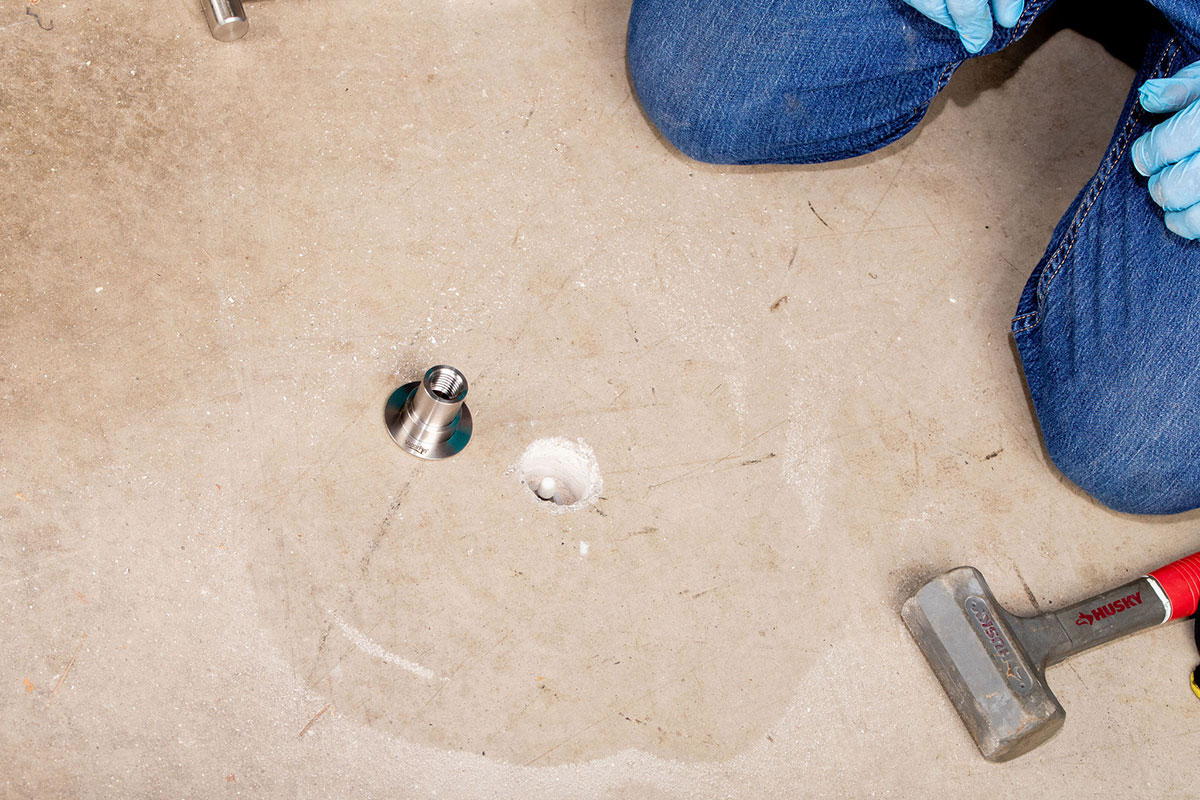

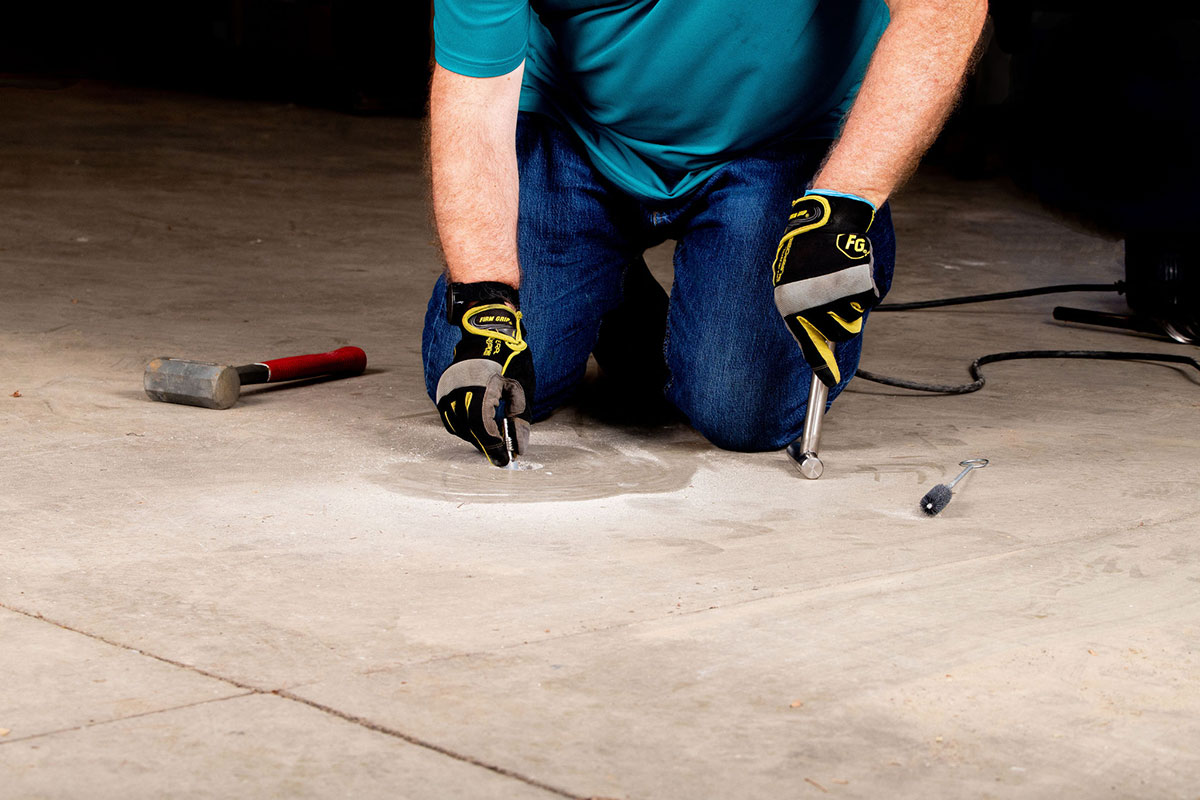

Ensamble el Dispositivo de Muestreo Vapor Pin® para luego insertarlo en el orificio y golpéelo en su lugar con una herramienta de instalación/extracción y un martillo de goma.
Paso 8

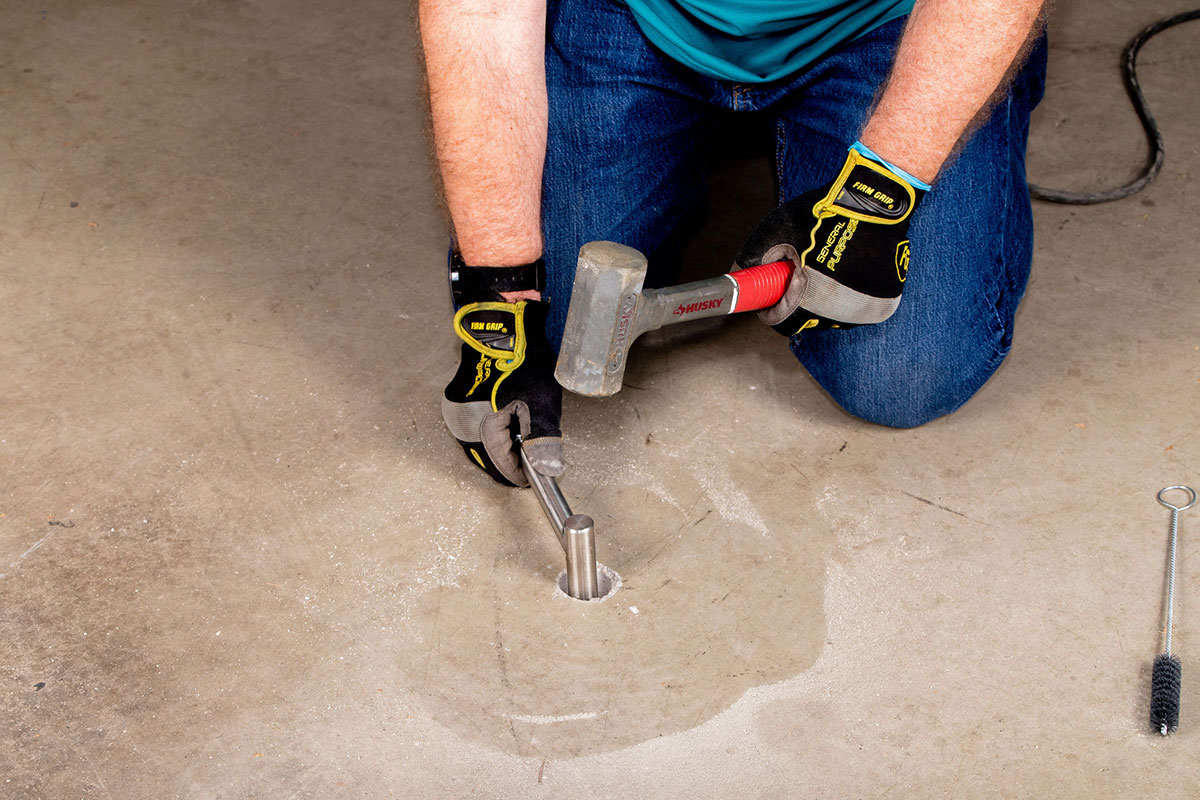

Coloque el pequeño orificio ubicado en el mango de la Herramienta de Instalación/Extracción sobre el Vapor Pin® para proteger el ajuste dentado de la manguera y martille la Herramienta de Instalación/Extracción para insertar el dispositivo de muestreo en el pozo.
Paso 9
Prepare la Tapa de Seguridad de Acero Inoxidable.
Paso10

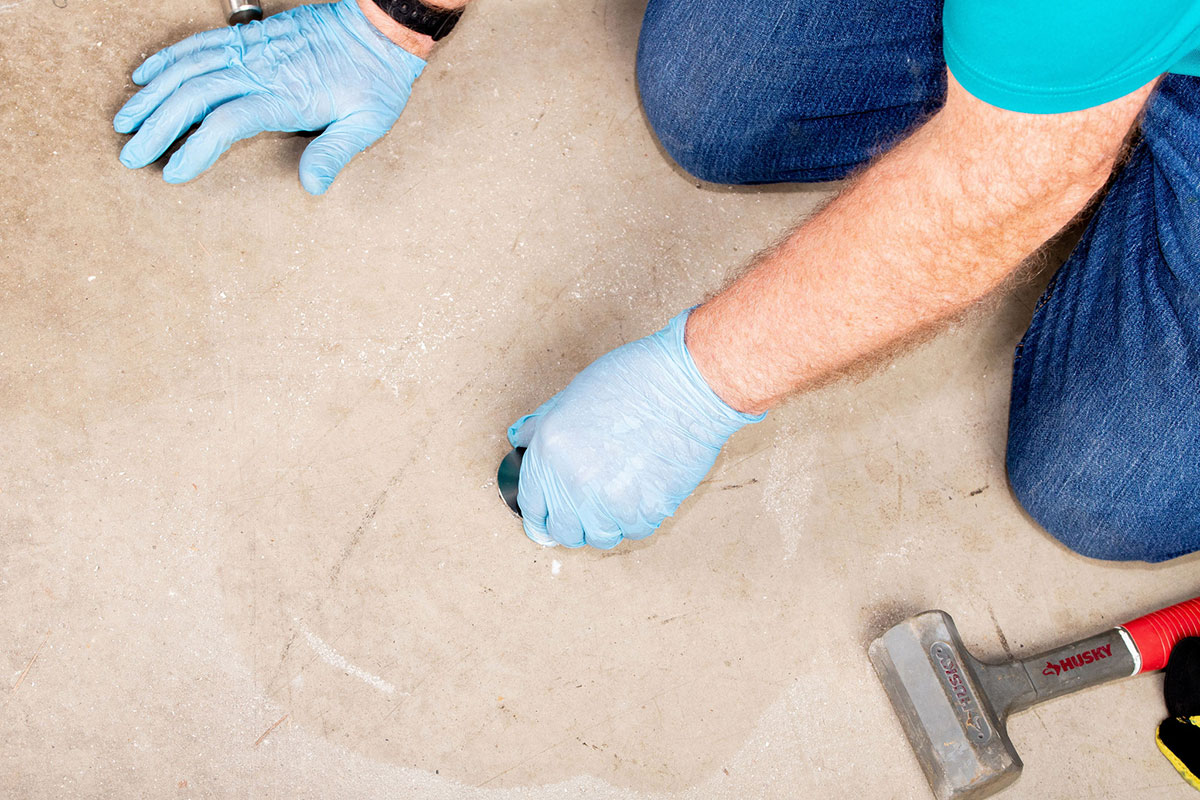

Ajuste la tapa inicialmente con las manos.
Paso 11

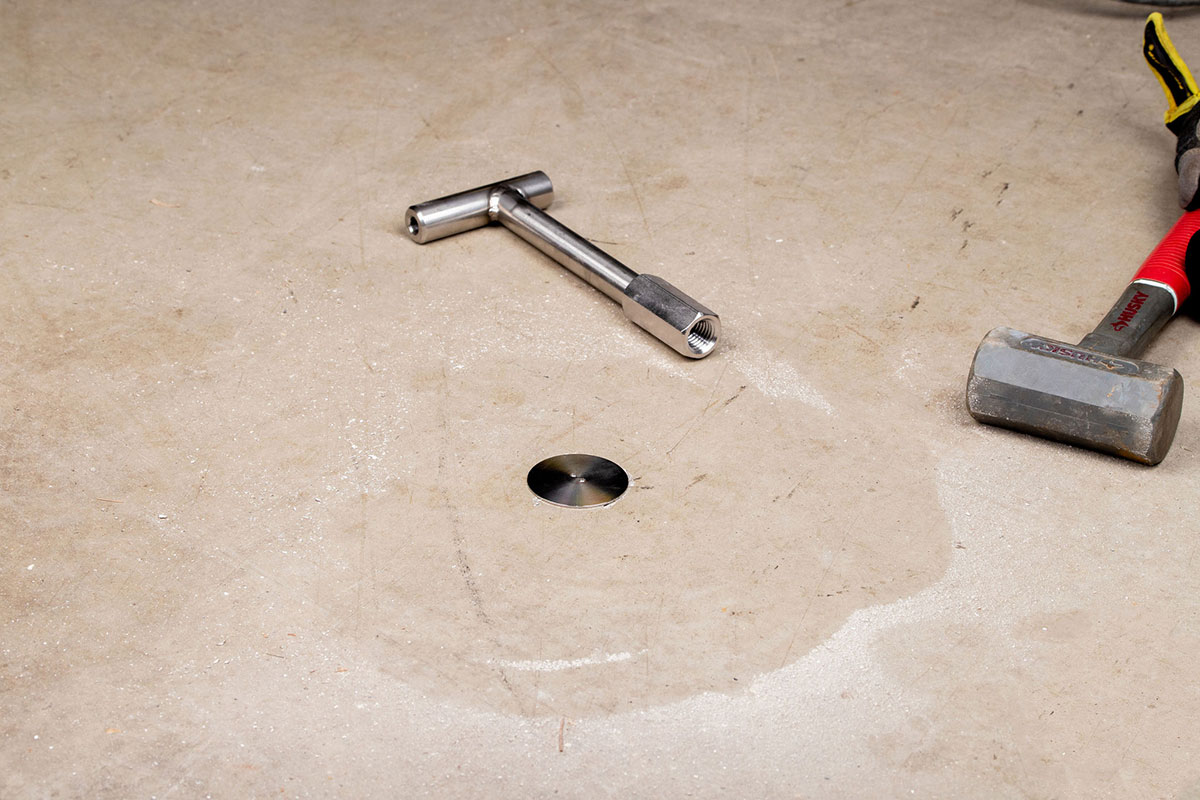

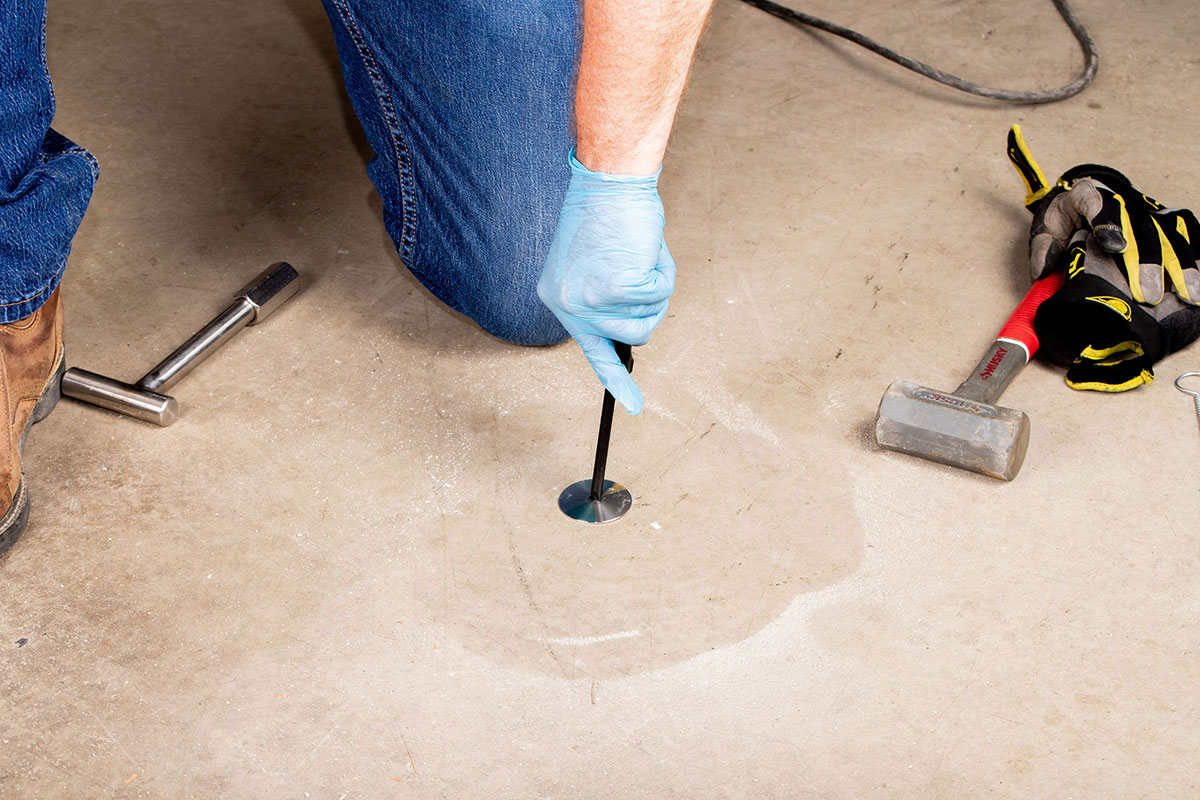

Cuando la tapa esté baja, finalice la fijación apretándola completamente con el Destornillador Spanner.
Paso 12
Espere al menos 20 minutos (consulte las directrices aplicables a su caso) para que las condiciones del gas del suelo debajo del piso se reequilibren antes del muestreo.
